PC箱桁橋CIMシステムがNETIS登録されました！
オフィスケイワンが開発・販売する、PC箱桁橋CIMシステム「CIM-BOX」が、国土交通省の新技術情報提供システム（NETIS）に登録されましたのでお知らせいたします。
NETIS登録により、各地方整備局発注のBIM/CIM試行工事において新技術を提案あるいは活用頂きますと、総合評価方式などの入札段階での加点、工事成績評定での加点の対象となります。ぜひBIM/CIM活用による生産性向上システムとしてご活用のうえ、ご評価くださいますようお願い申し上げます。
１．NETIS登録概要
NETIS登録により、各地方整備局発注のBIM/CIM試行工事において新技術を提案あるいは活用頂きますと、総合評価方式などの入札段階での加点、工事成績評定での加点の対象となります。ぜひBIM/CIM活用による生産性向上システムとしてご活用のうえ、ご評価くださいますようお願い申し上げます。
１．NETIS登録概要
- 技術名称：PC箱桁橋CIMシステム「CIM-BOX」
- 登録番号：KK-210005-A
- 登録日：2021年5月12日
※NETISデータベースへの反映は5月12日以降になります。
https://www.netis.mlit.go.jp/NETIS
２．システム概要
PC橋箱桁橋のCIMモデル、3D寸法線、BIM/CIM設計照査シートの作成、およびCIMモデルによる施工管理の高度化を支援するシステム
３．システムの特長
https://www.netis.mlit.go.jp/NETIS
２．システム概要
PC橋箱桁橋のCIMモデル、3D寸法線、BIM/CIM設計照査シートの作成、およびCIMモデルによる施工管理の高度化を支援するシステム
３．システムの特長

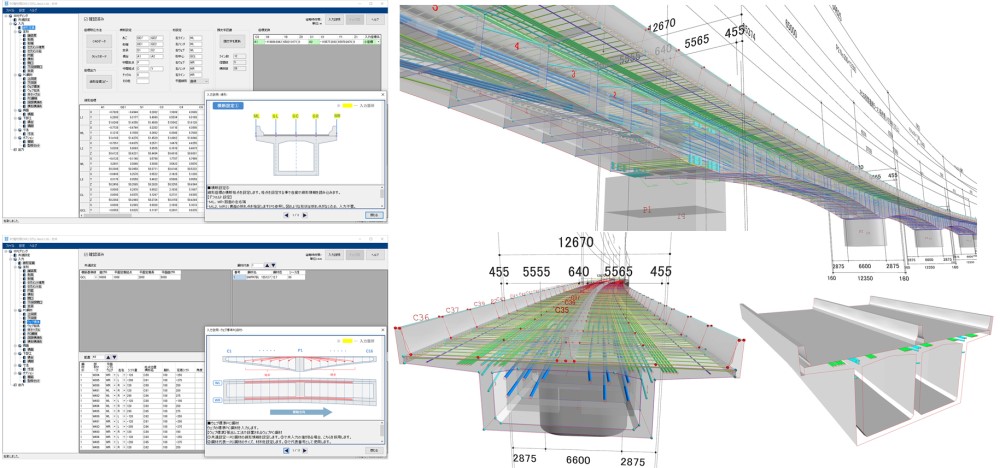

- 3DCAD操作なしで詳細度300～400のPC箱桁橋上部工CIMモデルと3D寸法を自動作成
- 主桁の多室箱桁、斜めウェブ形式に対応
- 補足幾何形状（構造モールド線）と豊富なアノテーション（ブロック名称等）を出力
- 3Dモデルの品質チェック用のBIM/CIM設計照査シート（Excel）を出力
- コンクリート数量、PCケーブル長を出力

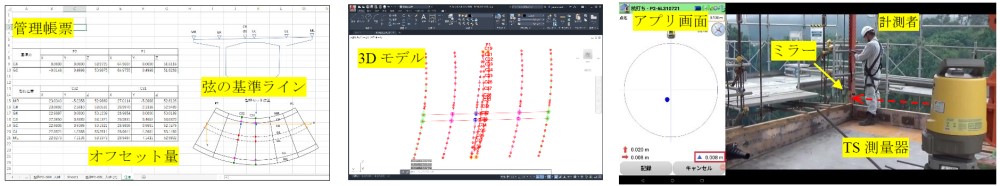

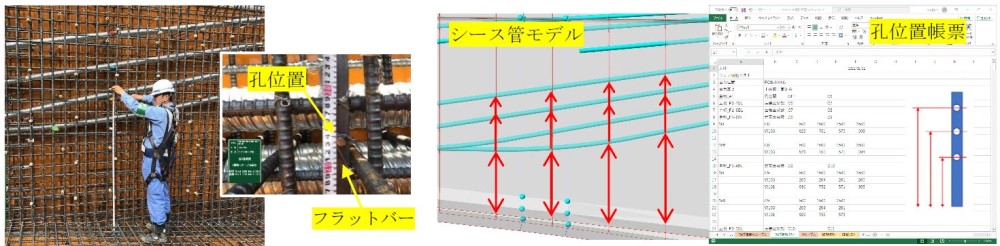

- 施工管理向けのオプション機能（シース管保持金具寸法、型枠セット）
４．NETIS登録技術
オフィスケイワンが提供するシステムのうち６製品がNETIS登録されています。（登録順）
