CIM-GIRDER 鋼橋CIMシステム CIM-GIRDER

鋼橋CIMシステム

CIMガイドライン（案）モデル詳細度300～400対応
NETIS登録技術 KK-200014-VE
NETIS登録技術 KK-230072-A

CIM-GIRDER

System overview

システム概要

- 基本機能 -
鋼橋上部工（鈑桁橋・箱桁橋）のCIMモデル、3D寸法線、BIM/CIM設計照査シートの自動作成
3DCAD操作なしで詳細度300～400の鋼橋上部工CIMモデルと3D寸法を作成

- 対象部材 -

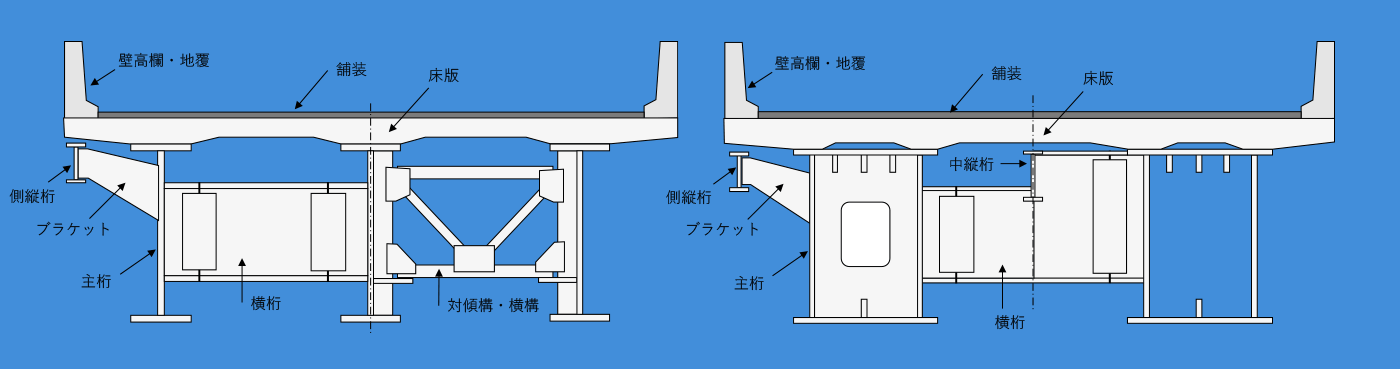

主桁、床組み、検査路、排水装置、添架物、床版、橋面

操作手順は簡単3ステップ

1
線形座標をCADデータから連動し構造スケルトンを定義
2
GUI画面に従って設計情報を入力
3
3DAモデル（dwg）、設計照査シート（Excel）を出力

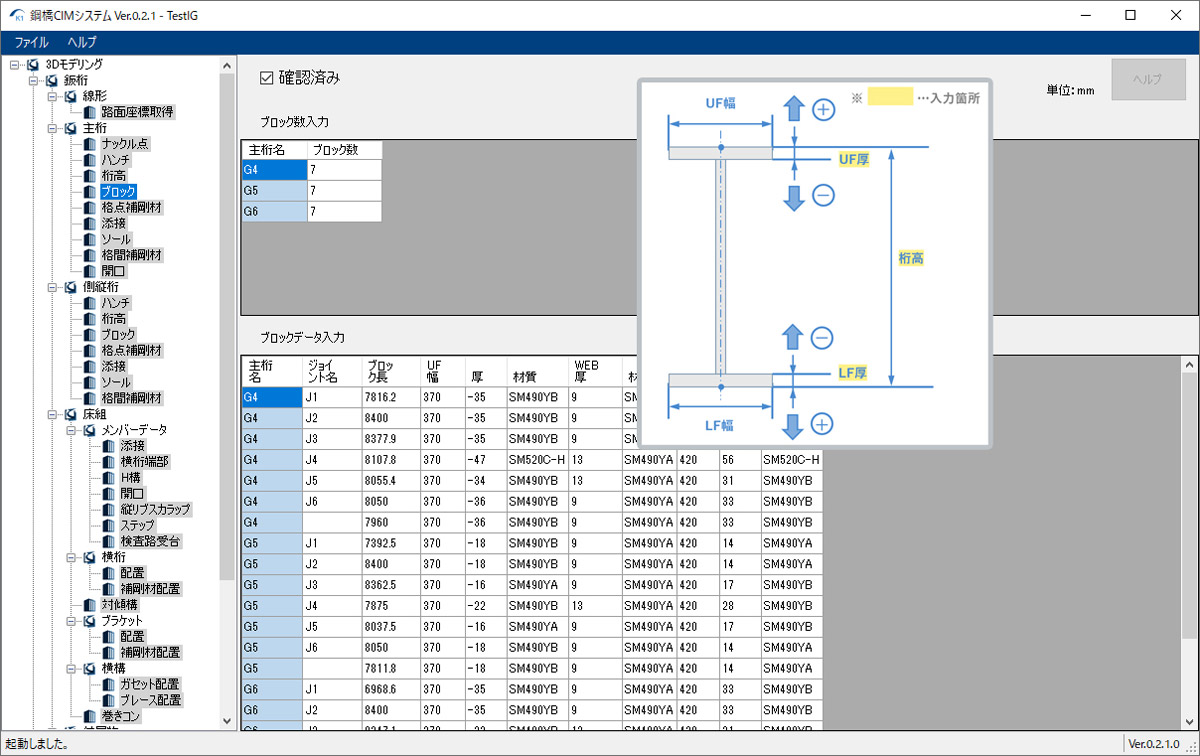

System input screen

システム入力画面例

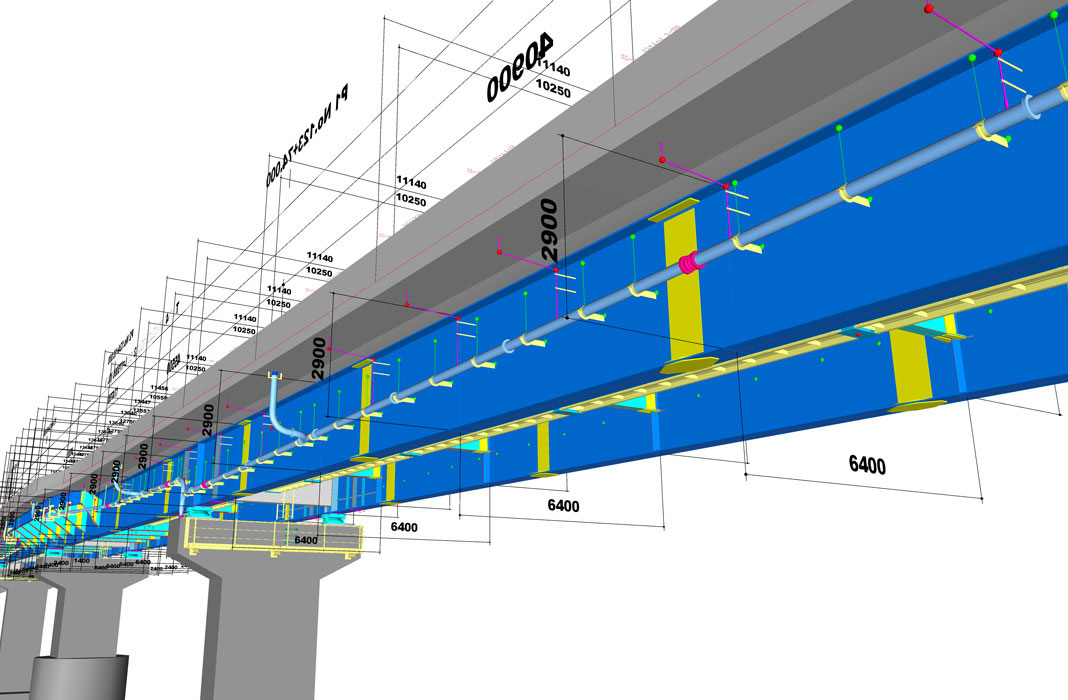

System output

システム出力例

Optional functions

■ オプション機能

(1) 干渉チェック機能
鋼橋の3次元モデルを用いて、部材同士の干渉や近接、図面間の不整合を自動でチェック可能なオプション機能です。
(2) i-Bridge対応機能（試行中）
自動設計システムと自動原寸システムをデータで連携する取り組み「設計情報属性ファイル」の入出力機能です。

Price

■ 販売価格（サブスクリプション販売）

機能 ライセンス数 1年間 1ヶ月
CIM-GIRDER 1 900,000円 150,000円
CIM-GIRDER-LT （OPセット不可） 1 600,000円 100,000円
CIM-GIRDER-⼲渉OP 1 360,000円 60,000円

※保守サービス込み。1ヶ⽉契約は年間契約ユーザーに限ります。
動作環境：本システムの実行にはAutoCAD レギュラー版とMicrosoft Excel が必要です。ライセンス認証にインターネット環境が必要です。
保守サービスには、メールによるQA対応、アップデート版提供を含みます。オプション機能の価格はお問い合わせください。

Support

■ サポートサイト

CIM-GIRDERを含む橋梁CIMシステムのサポートサイトはこちらから
https://cim-system.com/
