3DAモデルに対応した「CIM-PDF for dwg」リリースのお知らせ
オフィスケイワンは、3DAモデルに対応可能な「CIM-PDF for dwg」を2020年2月3日にリリースいたします。従来製品「CIM-PDF for Navisworks」では未対応であった寸法線の3DPDF変換が可能となったため、本製品を用いて土木構造物の3DAモデルを手軽に作成することができます。
１．製品概要
１．製品概要
- 製品名：CIM-PDF for dwg
- 機能概要：部材種類がレイヤー名で管理されたdwg形式の3Dモデルと寸法線をCIM-PDFに変換するアプリケーション
- 変換対象：dwg（3Dデータ）、las・pts（点群データ）、obj（地形データ）
- リリース日：2020年2月3日（月）
- 提供価格：1年目 400,000円、2年目以降 300,000円（消費税別途）
※1年単位のサブスクリプション販売となります。
図1．変換手順は、①プログラムを実行、②dwgファイル選択、③実行 の簡単3ステップ

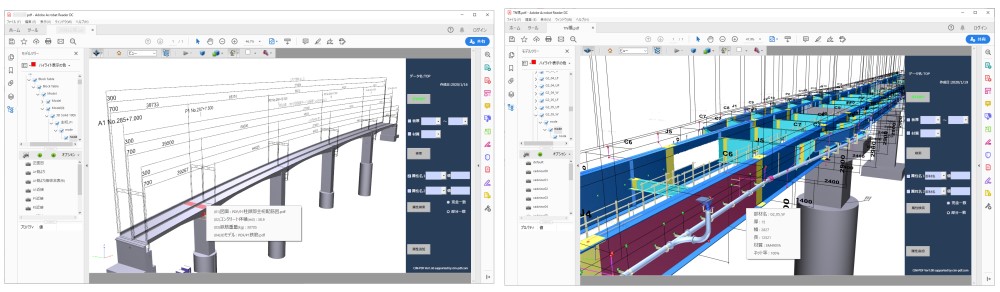

図2．dwgをCIM-PDFに変換した事例
変換操作の動画はこちらからご覧ください。
図1．変換手順は、①プログラムを実行、②dwgファイル選択、③実行 の簡単3ステップ
図2．dwgをCIM-PDFに変換した事例
変換操作の動画はこちらからご覧ください。
２．CIMモデル管理システム CIM-PDFとは
- CIMモデル（3次元モデル+属性情報）を3DPDFに変換したデータで、無償のAcrobat Readerで閲覧、属性情報の検索・追加が可能
- 属性情報の付与は「3次元モデルに直接付与する方法」と「3次元モデルから外部参照する方法」の2通り
- 初めて操作する方向けのオンラインヘルプ（ウェブサイト）機能
- 国土交通省の新技術情報提供システム（NETIS）に登録（NETIS番号 KK-170001-A）
CIMモデル管理システム CIM-PDF 製品サイト（オンラインヘルプ）
３．3DAモデルとは
3DAモデルとは、3次元形状モデルに、構造特性（寸法・注記、数量等）とモデル管理情報を加えて作成したもので、「3次元モデル表記標準（案）」（国土交通省 令和元年5月発行）にて定義されています。また平成30年度よりBIM/CIMリクワイヤメントに「契約図書としての機能を具備するCIMモデルの構築」が設定され、オフィスケイワンではCIM-PDFを用いたリクワイヤメント対応をご提案しています。
４．参考ページ
ＢＩＭ／ＣＩＭポータルサイト （外部サイト）
CIMモデル管理システム CIM-PDF の作成・操作手順（YouTube）
５．従来製品について
Navisworksにアドオンして利用する従来製品は「CIM-PDF for Navisworks」として引き続き販売・サポートを継続いたします。
- 製品名：CIM-PDF for Navisworks
- 機能概要：部材種類がレイヤー名で管理されたnwd形式の3DモデルをCIM-PDFに変換するアプリケーション
- 必要ソフト：Navisworks（Simulate/Manage）
- リリース日：2017年5月20日
- 提供価格：1年目 300,000円、2年目以降 200,000円（消費税別途）
６．お問合せ先
オフィスケイワン株式会社 TEL.06-6567-8951 保田まで
