下部工付属物CIMシステム CIM-KABUKO

下部工付属物CIMシステム

下部工と付属物のCIMモデル作成を支援する専用システムです。
上部工システムとの連携により、橋脚・橋台から排水装置、検査路、落下防止柵までを3次元モデル化。
施工管理や出来形確認に活用できる高精度なCIMモデルを効率的に作成します。

CIMガイドライン（案）モデル詳細度300対応

System overview

システム概要

- 基本機能 -
下部工付属物（排水装置、検査路、落下防止柵）のCIMモデル作成や3次元寸法線の配置を支援する専用システムです。
張出式橋脚、壁式橋脚、柱式橋脚などの橋脚や逆T式橋台に対応し、下部工を含む詳細なモデルを作成できます。

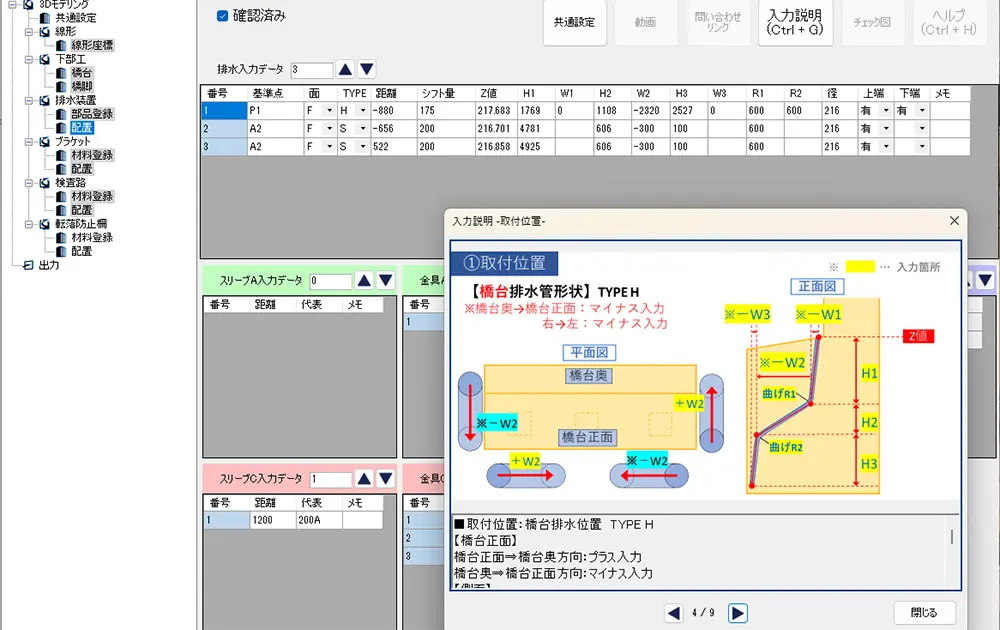

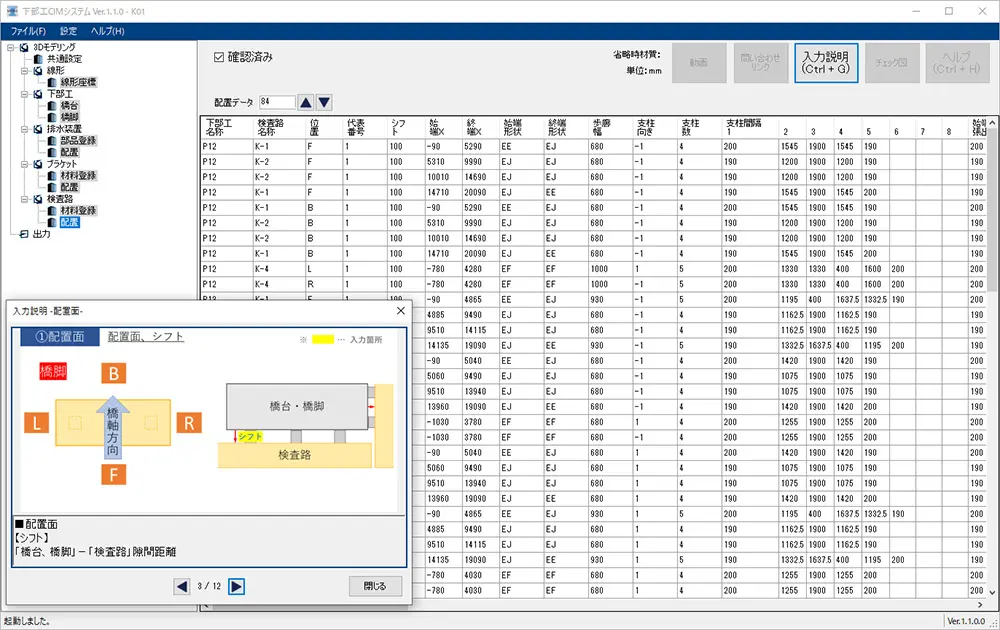

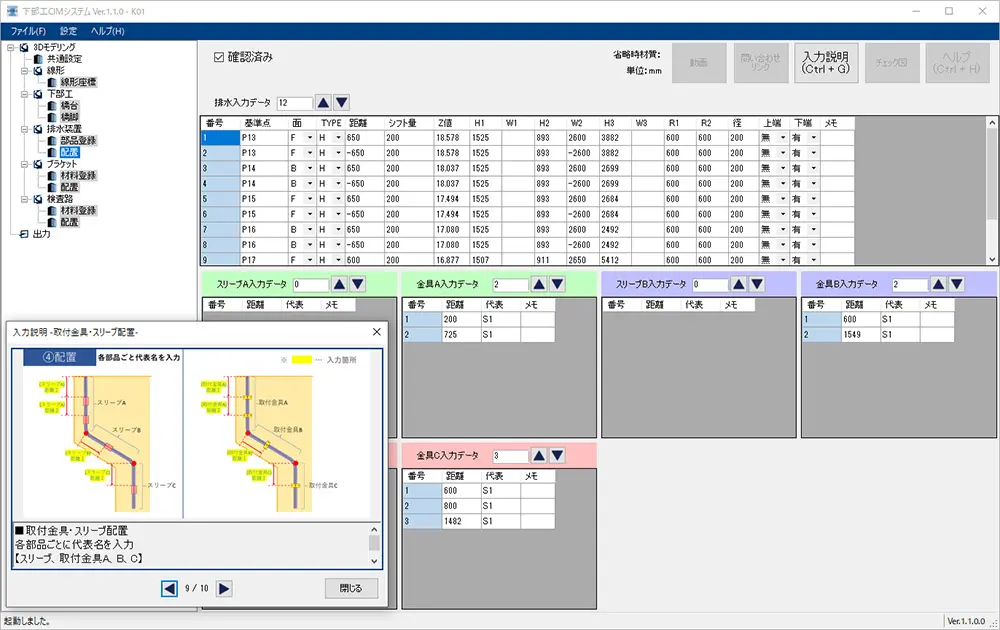

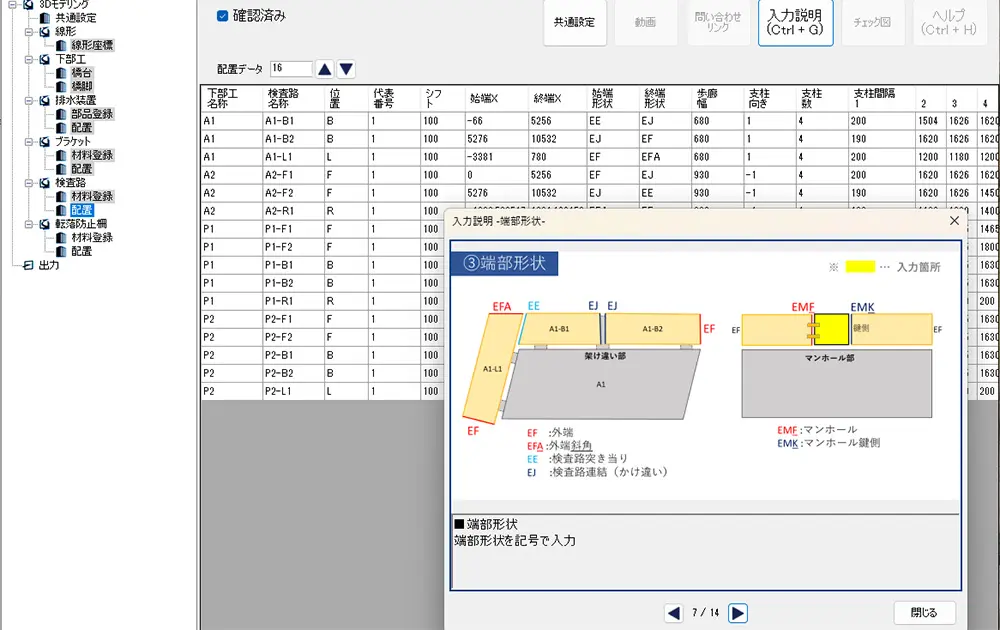

排水装置では排水管や取付金具、スリーブを配置可能。検査路ではブラケットや排水管用の切欠・拡幅形状を表現し、施工管理に必要な情報をモデル上で確認できます。

- 対象部材 -
橋台、橋脚、排水装置、検査路、落下防止柵

- 特徴 -

1

排水装置、検査路、落下防止柵といった付属物を施工管理に必要な細部までモデル化。

2

張出式橋脚、壁式橋脚、柱式橋脚などの橋脚や逆Ｔ式橋台といった幅広い形式に対応。

3

鋼橋CIMシステムとの併用で、さらなる効果を発揮！
